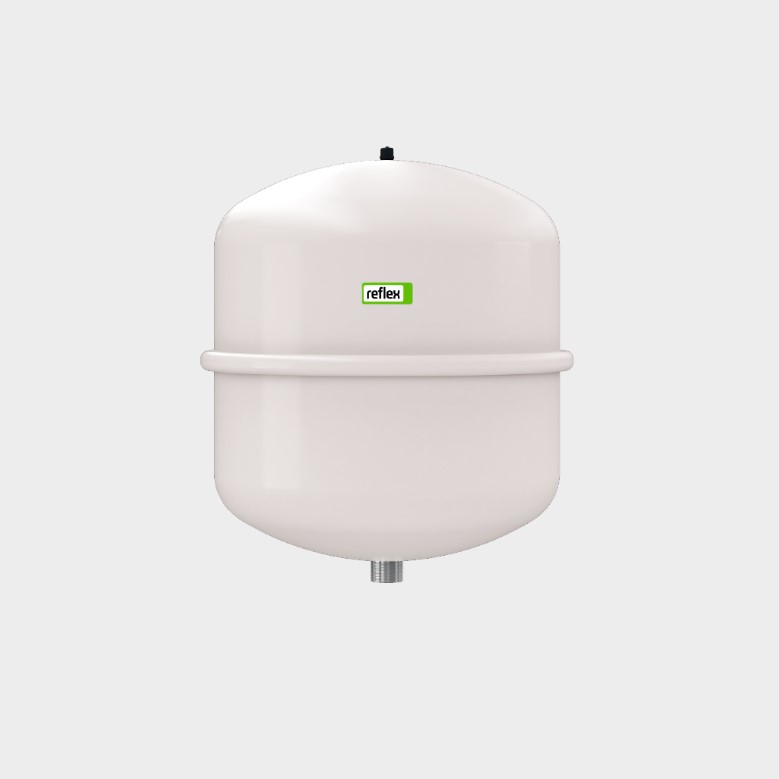

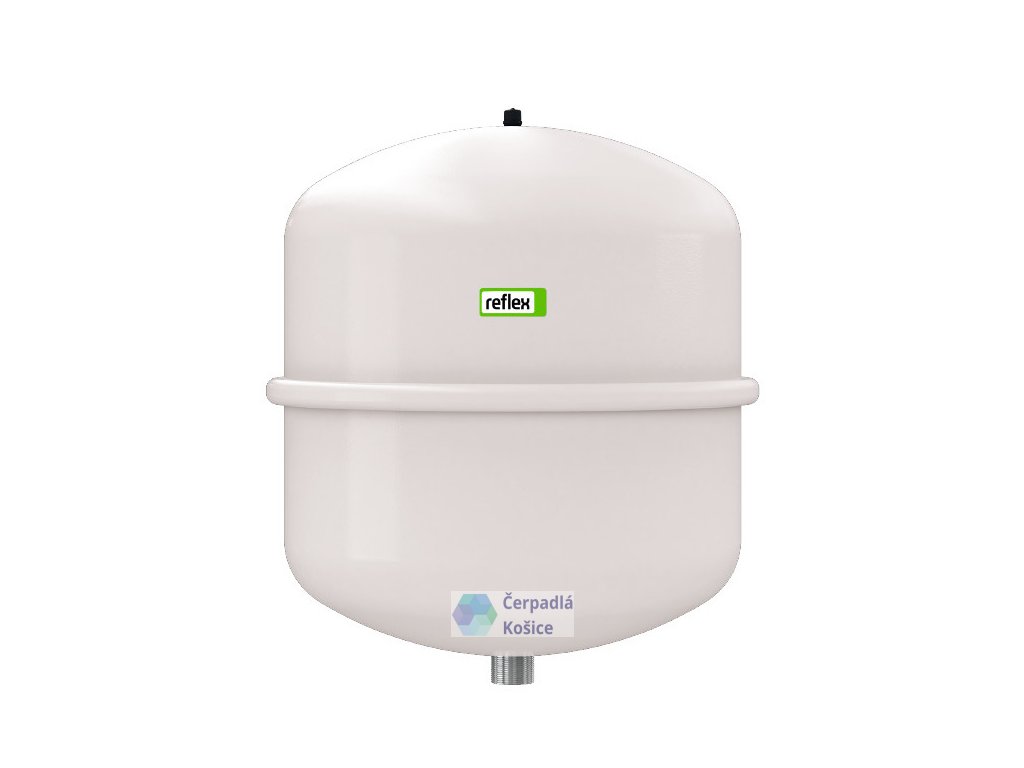

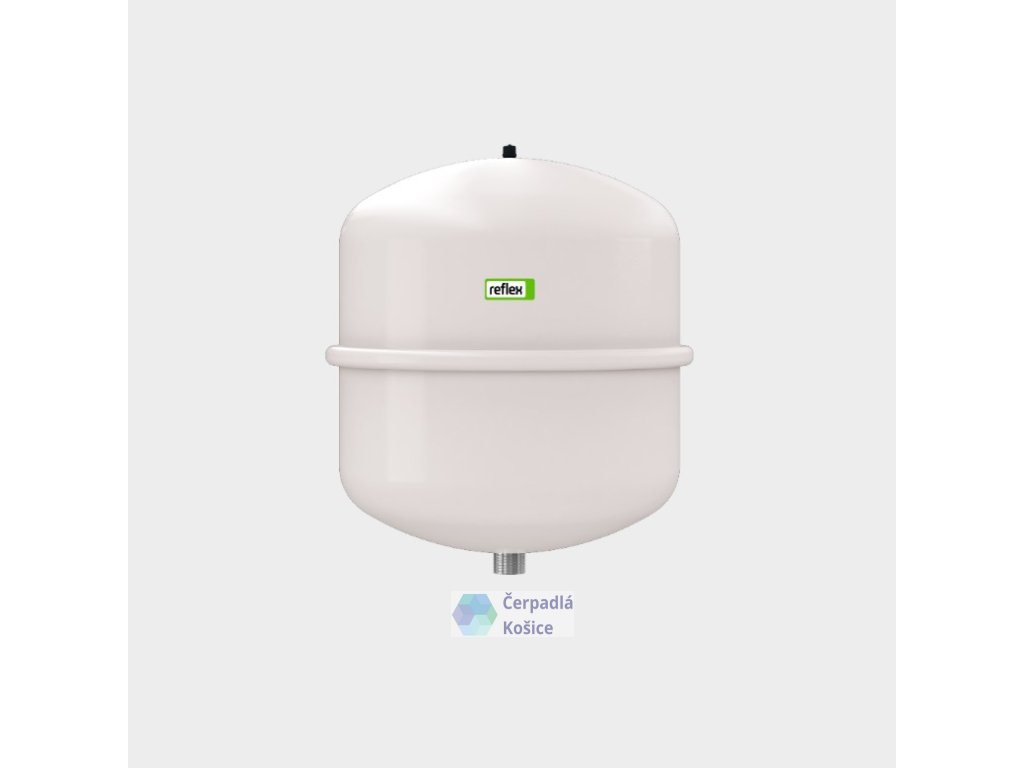

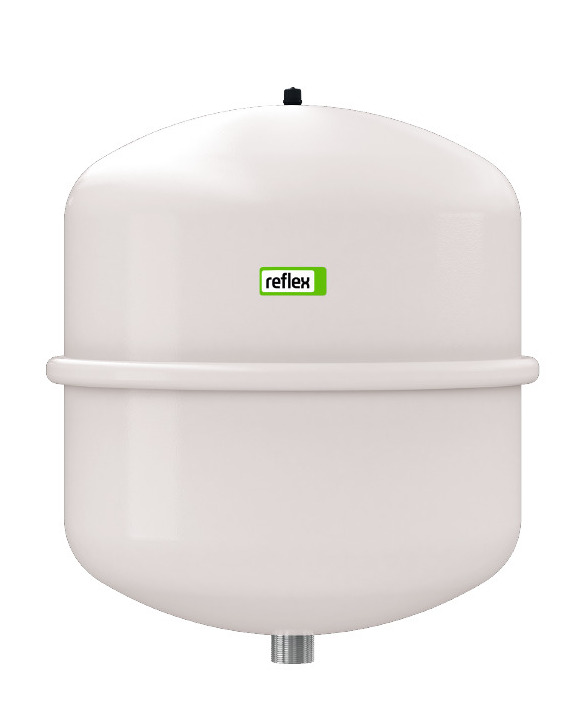

Expanzná nádoba s membránou REFLEX 25L

Podrobný popis

Expanzná nádoba na kúrenie REFLEX 25L N

Vyrovnávacia expanzná nádrž Reflex N25L funguje ako expanzná alebo vyrovnávacia nádoba bez elektrickej energie, kompresora alebo čerpadla. Expanzná nádoba musí vyrovnávať objemové výkyvy medzi najvyššou a najnižšou teplotou. Výrobky radu Reflex sa používajú ako expanzné nádoby vo vykurovacích, solárnych a chladiacich vodných systémoch.

Expanzná nádoba s membránou 25L a princíp práce Tlaková membrána nesie vodný stĺpec systému a pred naplnením zásoby vody do nádoby sa primerane upraví. Ako sa systém zohrieva, tlak sa zvyšuje, voda sa expanduje s vyteká zo systému do vodnej komory.  Tlaková membrána v plynovej komore sa stlačí a tlak sa zvýši. Počas ochladzovania sa objem zmenšuje Expandovaná voda prúdi z vodnej komory späť do systému.

Technické parametre

• Farba: biela

• Membránový materiál: SBR

• Nominálny objem: 25 litrov

• Maximálny využiteľný objem: 22,5 l

• Maximálna teplota systému: 120 °C

• Minimálna prevádzková teplota: -10 °C

• Maximálna prevádzková teplota: 70 °C

• Maximálny prevádzkový tlak: 4 bary

• Predfúkaný tlak: 1,5 baru

• Pripojenie: R 3/4"

• Priemer: 308 mm

• Maximálna výška: 477 mm

• Hmotnosť: 4,35kg

Kľúčové vlastnosti

• Dlhotrvajúci náter z epoxidovej živice

• Nevymeniteľná polovičná membrána podľa DIN EN 13831

• Pre nemrznúcu prísadu najmenej 25 až 50 %

• So závitovými spojom

• Maximálna prípustná teplota systému 120 °C

• Prípustná prevádzková teplota 70 °C

Vyrovnávacia nádrž a jej úloha

• Úlohou pretlakovania je zabrániť kolísaniu objemu medzi najvyššou a najnižšou teplotou systému a udržať tlak v prípustnom rozsahu.

• Na tento účel sa musí zabezpečiť dostatočný objem prívodu vody, ktorý musí zodpovedať minimálnemu expanznému objemu vody
