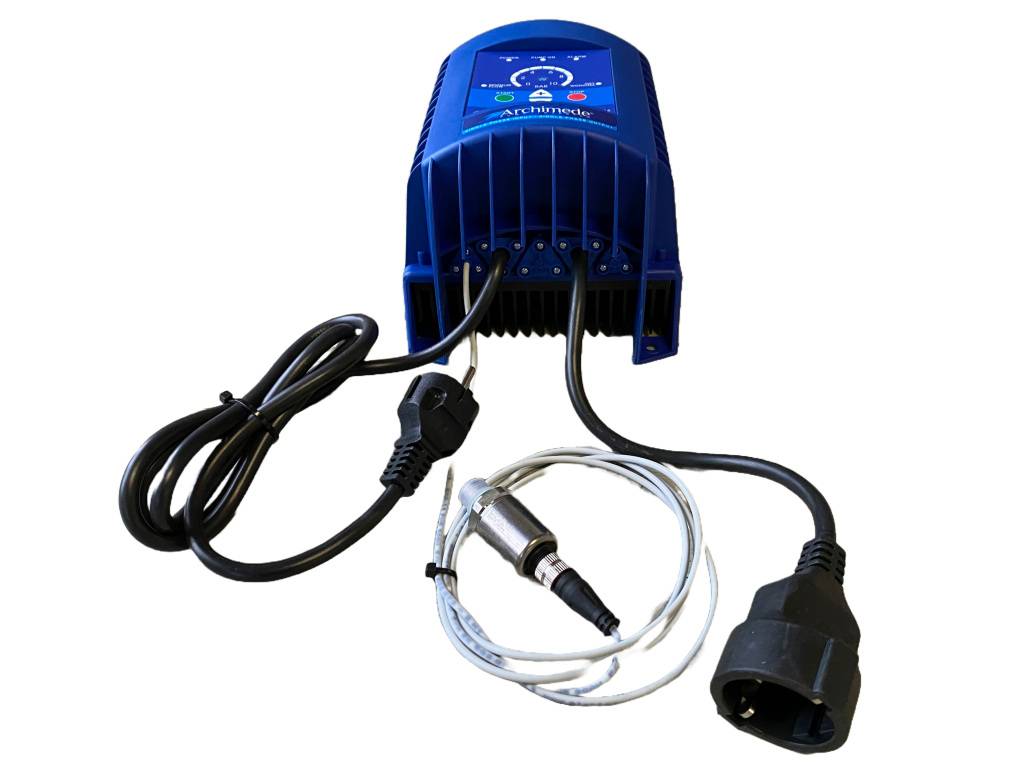

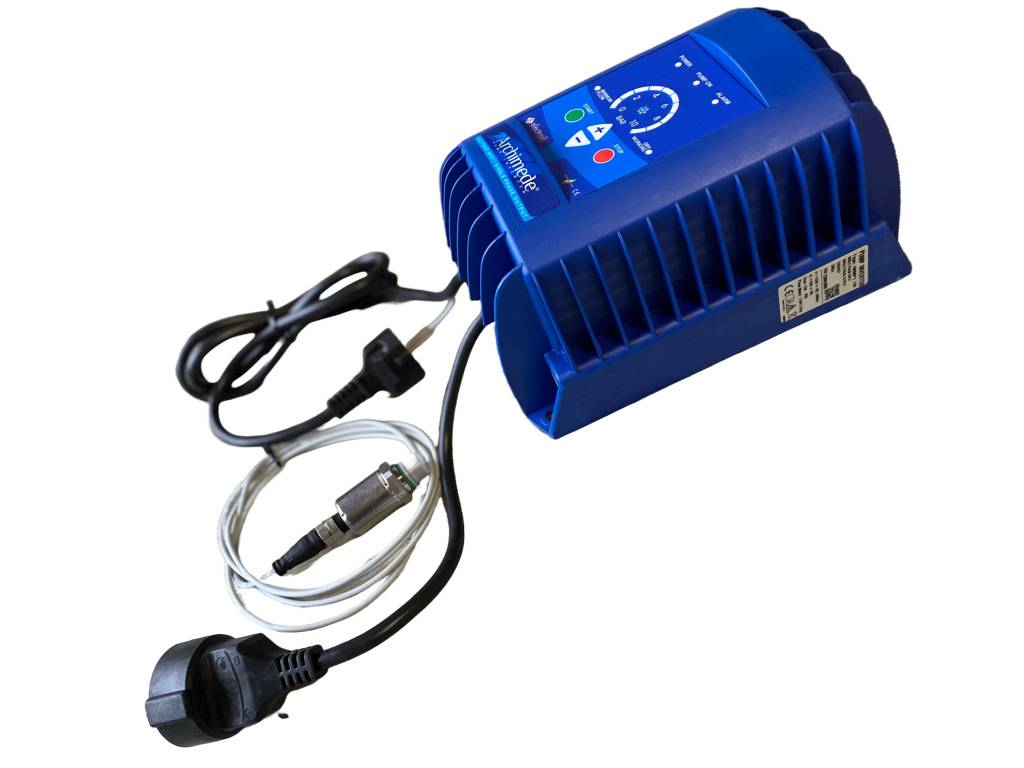

Frekvenčný menič 230V Archimede 0,75KW

Podrobný popis

Frekvenčný menič na čerpadlo 0,75 kW Archimede 230V

Frekvenčný menič Archimede 0,75kW od spoločnosti Electroil sa používa na reguláciu otáčok ponorných alebo nasávacích čerpadiel. Tento menič mení frekvenciu napájacieho prúdu, čo umožňuje presnú kontrolu rýchlosti a výkonu motora. Výkon 0,75 kW je vhodný pre menšie až stredne veľké objekty. Výhodou frekvenčných meničov, ako je tento, je ich schopnosť znížiť spotrebu energie a zlepšiť efektivitu prevádzky

Rozmery a hmotnosť Frekvenčný menič Archimede 0,75KW sa vyznačuje kompaktnými rozmermi 155 x 238 x 120 mm a hmotnosťou len 2,7 kg, čo z neho robí ideálne riešenie pre aplikácie, kde je priestor obmedzený. Znázornenie aktuálneho tlaku Kruhový LED displej počas bežnej prevádzky ukazuje aktuálny tlak v systéme v baroch. V prípade poruchy, keď svieti „Alarm“, počet lediek svietiacich na kruhovom displeji stanovuje číslo chyby,

Inštalácia frekvenčného meniča Archimede Na inštaláciu meniča je potrebné zvoliť vertikálnu pozíciu na stene šachty či v rámci technickej miestnosti, pričom je dôležité zabezpečiť, aby zariadenie nebolo vystavené nepriaznivým poveternostným vplyvom, ako sú slnečné žiarenie, zrážky či mraz. Zásadné je tiež zachovať minimálny odstup 200 mm medzi stropom a meničom. K stene je potrebné menič upevniť prostredníctvom špeciálne navrhnutých otvorov s priemerom 7 mm.

Veľkosť tlakovej nádoby Odporúča sa, aby veľkosť tlakovej nádoby predstavovala aspoň 10% z pracovného prietoku čerpadla v l/min. To konkrétne znamená, že ak čerpadlo dosahuje pracovný prietok 80 l/min, pri jeho prevádzke s meničom by mala byť nádoba s kapacitou 8 litrov.

Výhody použitia Frekvenčný menič na čerpadlo Archimede 0,75kW ponúka rôzne výhody, ako napríklad zvýšenú energetickú efektívnosť, presnú kontrolu rýchlosti čerpadla a otáčok motora , čo vedie k zníženiu prevádzkových nákladov a zlepšeniu celkovej produktivity. Základný princíp práce Frekvenčné meniče menia frekvenciu vstupného napätia a prúdu, čím umožňujú presné riadenie rýchlosti a výkonu elektrického motora.

Ideálny pre efektívne čerpanie vody zo studni

• Frekvenčný menič 230V ARCHIMEDE 0,75kW, používaný spolu s ponorným odstredivým čerpadlom, je ideálny pre efektívne čerpanie a zásobovanie čistou vodou z vrtov, studní a nádrží.

Kľúčové Vlastnosti Frekvenčného Meniča Archimede 0,75kW 230V

• Frekvenčný menič Archimede je známy svojou vysokou účinnosťou a spoľahlivosťou. Je navrhnutý tak, aby zabezpečil plynulú reguláciu otáčok elektromotora, čo výrazne prispieva k energetickej efektivite a zníženiu nákladov na prevádzku.

• Počas púšťania vody nám tlak vody v systéme nekolíše - je konštantný

• Pri odoberaní menšieho množstva vody frekvenčný menič Archimede automaticky zníži otáčky elektromotora

• Poskytuje komplexnú motorovú ochranu proti: prepätiu, podpätiu, preťaženiu, prehriatiu a chodu na sucho

Frekvenčný menič na čerpadlo - zapojenie - prvý štart čerpadla

Na frekvenčnom meniči nie je potrebné nič nastavovať. Menič si pri prvom štarte načíta parametre systému a vzápätí je pripravený na spustenie do ostrej prevádzky

Prvé spustenie - samoregulačný test

1. Zapojiť čerpadlo do siete ( nie cez frekvenčný menič ) pokiaľ sa systém úplne nenaplní vodou.

2. Zapojiť čerpadlo na frekvenčný menič. Ak je tlak viac ako 3 bary - otvoriť výstupný ventil a vypustiť tlak vody pod 3 Bary. Potom úplne uzatvoriť výstupné ventily.

3. Stlačiť tlačídlo ŠTART pre zahájenie samoregulačného testu. Počkať kým LED neprestane blikať a čerpadlo sa nezastaví - MINIMUM FLOW

4. Až po zastavení čerpadla je všetko pripravené na prevádzku. Môžeme otvoriť výstupný ventil, čím sa čerpadlo zapne s prednastaveným tlakom 3 bary.

Technické parametre

• maximálny výkon motora čerpadla: 0,75kW


• napätie : 1 x 230V


• výstupná frekvencia: 0-55Hz


• maximálny výstupný prúd: 7A


• merací rozsah tlakové senzora: 0-10bar


• typ montáže: na stenu


• stupeň krytia: IP65


• spôsob chladenia: pasívny chladič


• užívateľské rozhranie: micro led panel


• vonkajšia prevádzková teplota: 0°C až 40°C


• maximálna relatívna vlhkosť: 50% (40°C)


• rozmery (mm): 155 x 238 x 120


• hmotnosť: 2,7kg

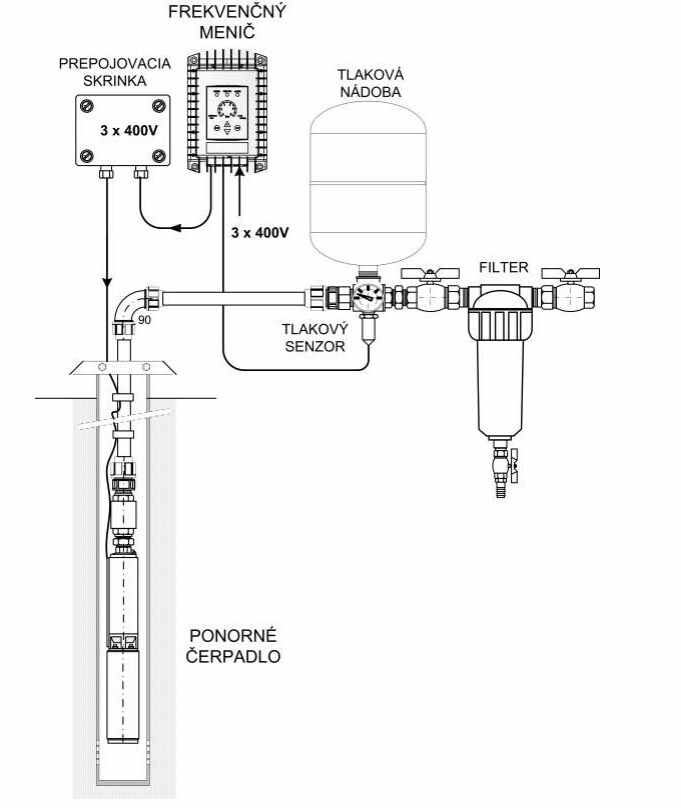

Zapojenie frekvenčného meniča s ponorným čerpadlom

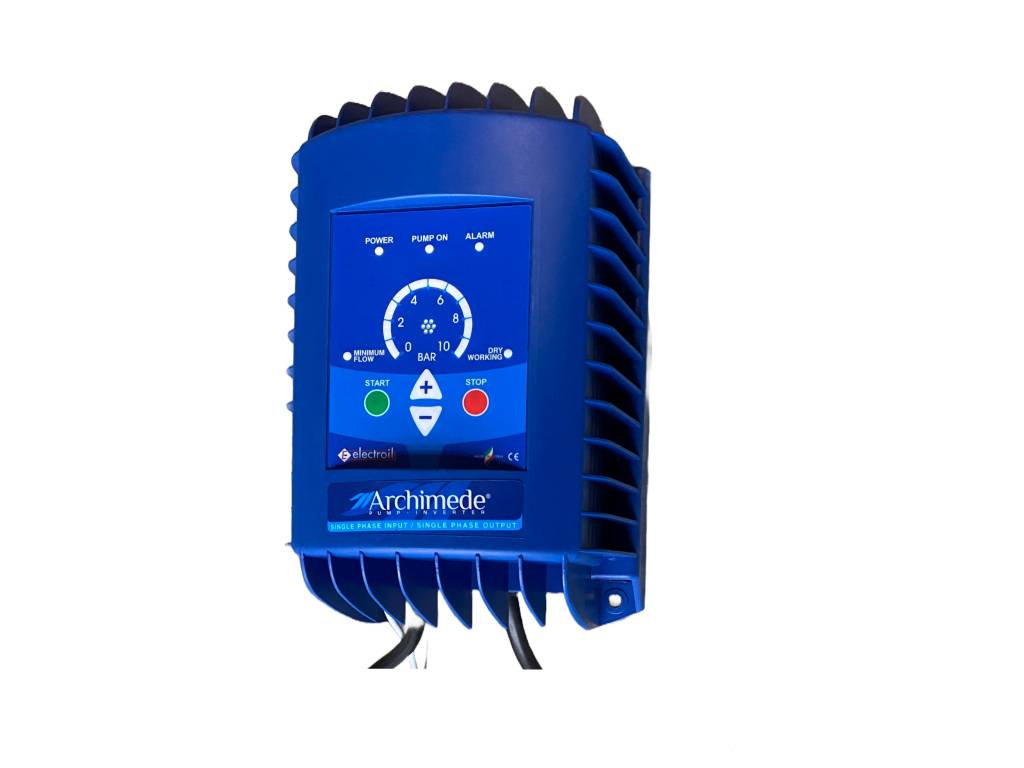

Tlačidlá

RESET - (pre obnovenie prednastavených hodnôt) = STOP + "-"

ŠTART - samoregulačného testu pri prvom spustení a po resete

PUMP ON - zelená svieti = čerpadlo je v prevádzke

ALARM - červená svieti = čerpadlo je zastavené pre poruchu, je nutný reštart

                červená bliká = čerpadlo sa zastavuje pre poruchu a automaticky sa reštartuje

Výhody frekvenčného meniča 230V

• Malá spotreba elektrickej energie
• Predĺženie životnosti čerpadla
• Ochrana proti chodu na sucho
• Tepelná ochrana
• Ochrana proti prepätiu
• Ochrana proti podpätiu
• Detekcia chyby tlakového senzora

Nevýhody

• Nesmie byť inštalovaný v horizontálnej polohe
• Nesmie byt vystavený poveternostným vplyvom

Záver

Frekvenčný menič 230V Archimede 0,75kW predstavuje dôležitý krok vpred v technológii riadenia elektrických čerpadiel. Jeho vysoká efektivita, kompaktné rozmery a výkonné funkcie ho robia ideálnym riešením pre široké spektrum aplikácií.
