Redukčný ventil 3/4" Malgorani

Podrobný popis

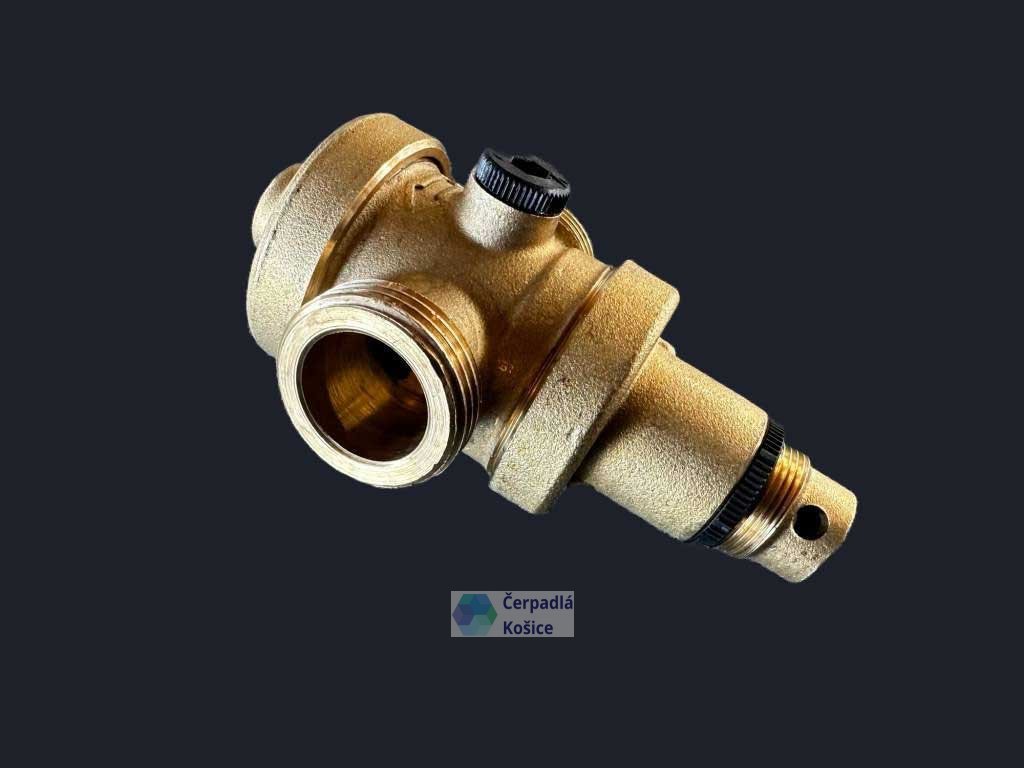

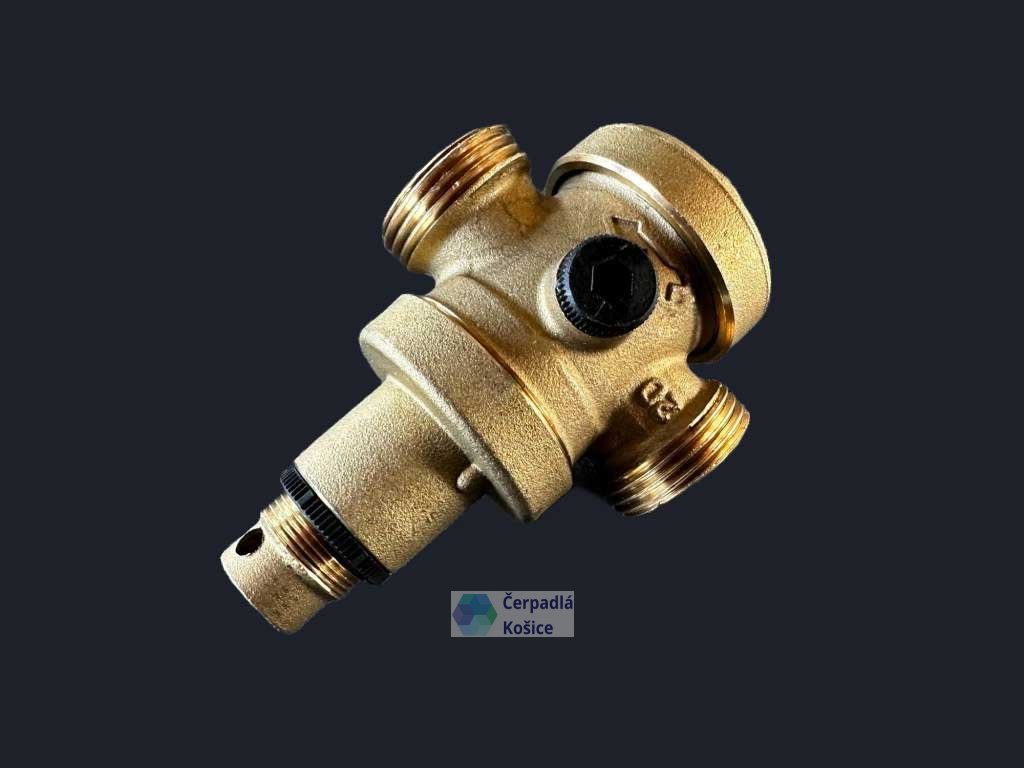

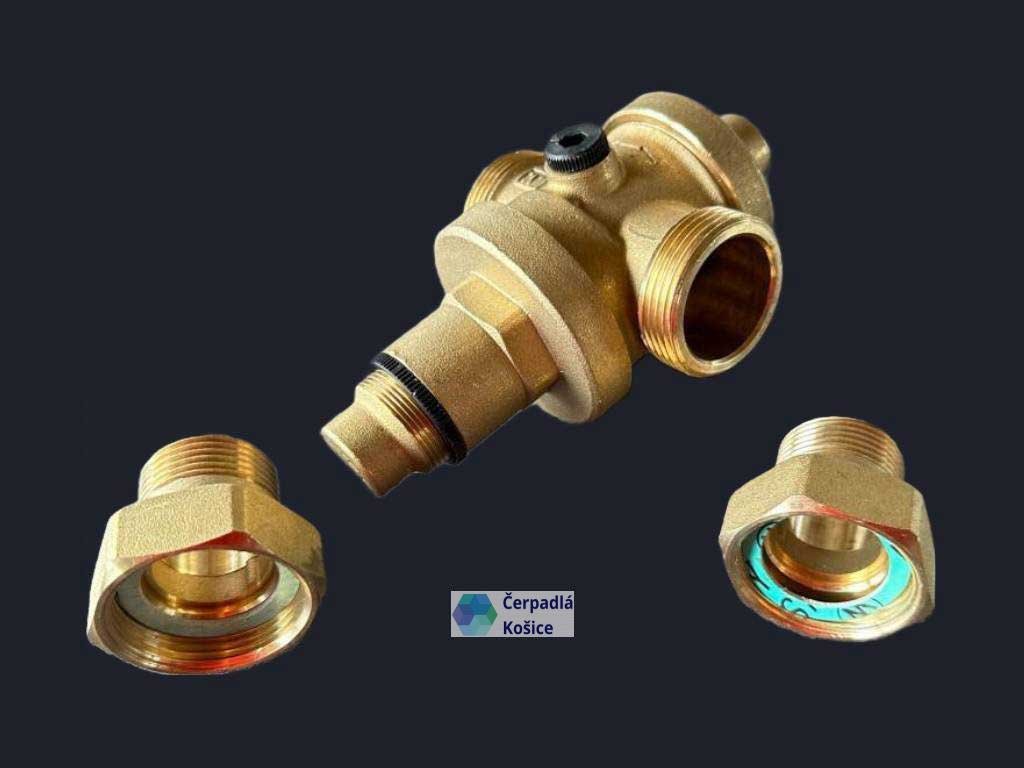

Redukčný ventil 3/4" Malgoranni DN 20

Redukčný ventil Malgoranni Eurobras 142 sa používa na redukciu a kontrolu tlaku vody a vzduchu. Redukčný ventil dokonale spĺňa akúkoľvek požiadavku, ktorá sa týka kontroly a regulácie tlaku vo vodovodných systémoch občianskeho a priemyselného sektoru. Redukčný ventil je vyrobený z mosadze, fungujúci pomocou piestu. Štandardnú verziu je možné použiť  do systémov s teplotou až do 80 °C. Verziu Viton je možné použiť  do systémov s teplotou vody do 130°C.

Popis redukčného ventilu Malgoranni

• Redukčný ventil Malgorani má na oboch stranach 1/4" závity na pripojenie manometra

• Sedlo je z nerezovej ocele. Membrána z mosadze

• Hriadeľ redukčného ventilu je z nerezovej ocele.

• Vonkajší povrch je pieskovaný , žltý  alebo poniklovaný

• Pre správne umiestnenie redukčného ventilu je potrebné sledovať šípku vyrazenú na telese ventilu


Technické parametre

• Maximálny tlak na vstupe : 25Bar

• Regulačný rozsah na výstupe systému :0,5-6Bar

• Maximálna prevádzková teplota : 80°C

• Prevedenie závitových spojov : 3/4"

• Vhodné média : voda, vzduch

Použitý materiál

• Teleso : zliatina mosadze
• Vnútorné súćiastky : zliatina mosadze

• Hriadeľ : zliatina mosadze

• Sedlo : nerezová oceĺ

• O-krúžky : NBR 70sh

• Ploché tesnenie : Fasit Italy

• Plastové súčiastky : Ultramid

Montáž redukčného ventilu

Pred samotnou inštaláciou redukčného ventilu Malgorani  vyčistite potrubie a odstráňte všetky zvyšné nečistoty. Nakoniec odporúčame inštalovať do systému spätnú klapku proti tlakovým rázom aby sa zabránilo poškodeniu vnútorných súčiastok redukčného ventilu spôsobeného prudkými výkyvmi tlaku. Redukčný rozsah na výstupe systému je 0,5-6 Bar .Maximálny pracovný tlak 25Bar

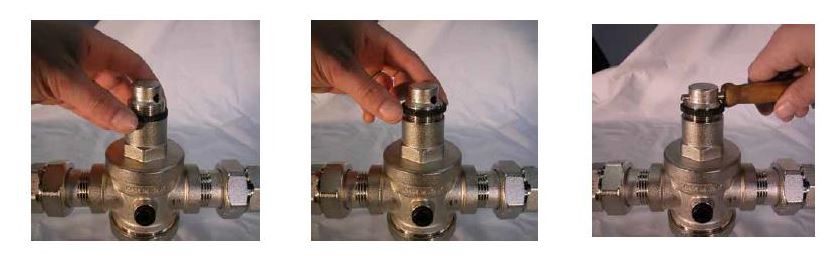

Redukčný ventil 3/4" na vodu - nastavenie tlaku

Každý redukčný ventil je pred balením testovaný na skúšobnom zariadení a nastavený na výstupnom zariadení na 3bary. Ak chcete povoliť tlak na výstupe stačí povoliť aretačný krúžok. Otáčaním v smere hodinových ručičiek sa tlak na výstupe zvyšuje. Otáčaním proti smere hodinových ručičiek sa tlak znižuje. Správny tlak sa nastavuje pri uzavretom systéme. Na nastavovanie kľudne použite imbusový kľuč alebo šrubovák

Rozmery redukčného ventilu Malgoranni

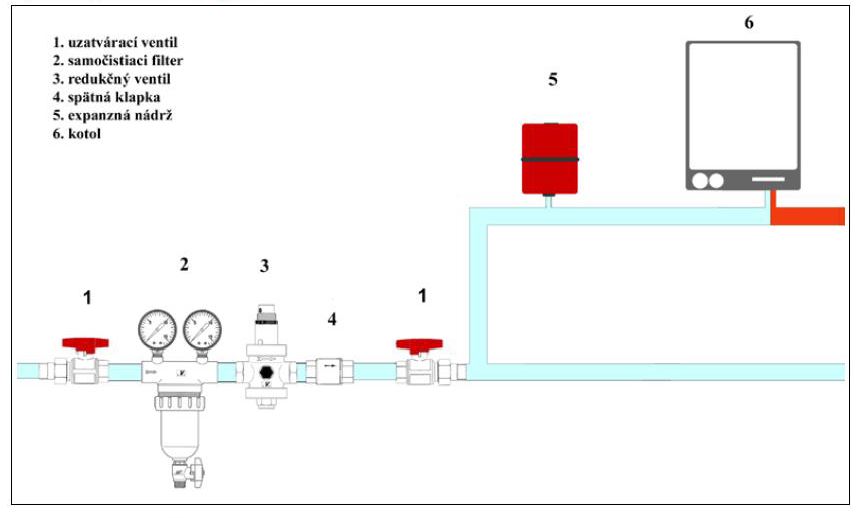

Inštalácia redukčného ventilu Malgoranni Eurobrass 3/4"
