Tlaková riadiaca jednotka GRUNDFOS PM 2

Podrobný popis

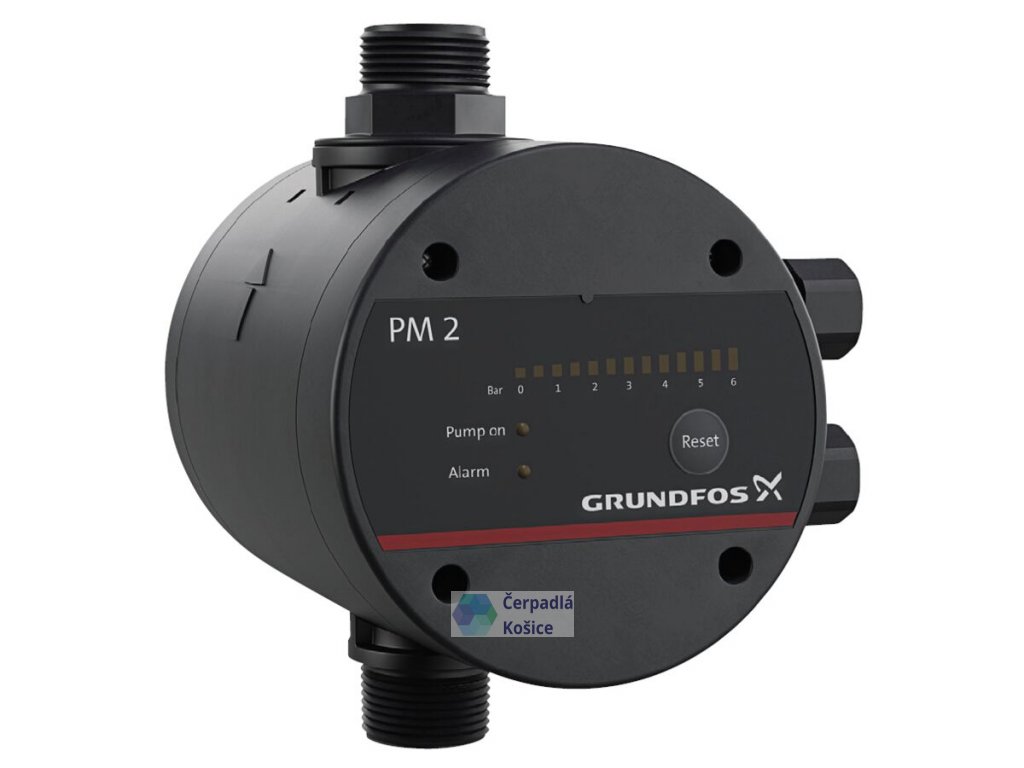

Tlaková riadiaca jednotka GRUNDFOS PM 2

Grundfos PM2 je automatická jednotka, ktorá slúži na riadenie a ochranu čerpadiel. Jej hlavnou funkciou je zapínať a vypínať čerpadlo podľa tlaku a prietoku vody v systéme.

Pressontrol PM2 ovláda čerpadlo. Automaticky ho zapne a vypne. Toto môže byt’ dosiahnuté dvoma spôsobmi.

•  Pri dodaní je jednotka v pôvodnom nastavení, ktoré je vhodné pre systémy s alebo bez tlakovej nádoby.
•  Pri sústavách s tlakovou nádobou je možné použiť nastavenie zapnutie/ vypnutie s tlakovým rozdielom 1 baru. Toto nastavenie zníži dobu prevádzky.

Presscontrol Grundfos PM 2 má množstvo nastavení, ktoré môžeme upraviť pomocou spínačov za ovládacím panelom.

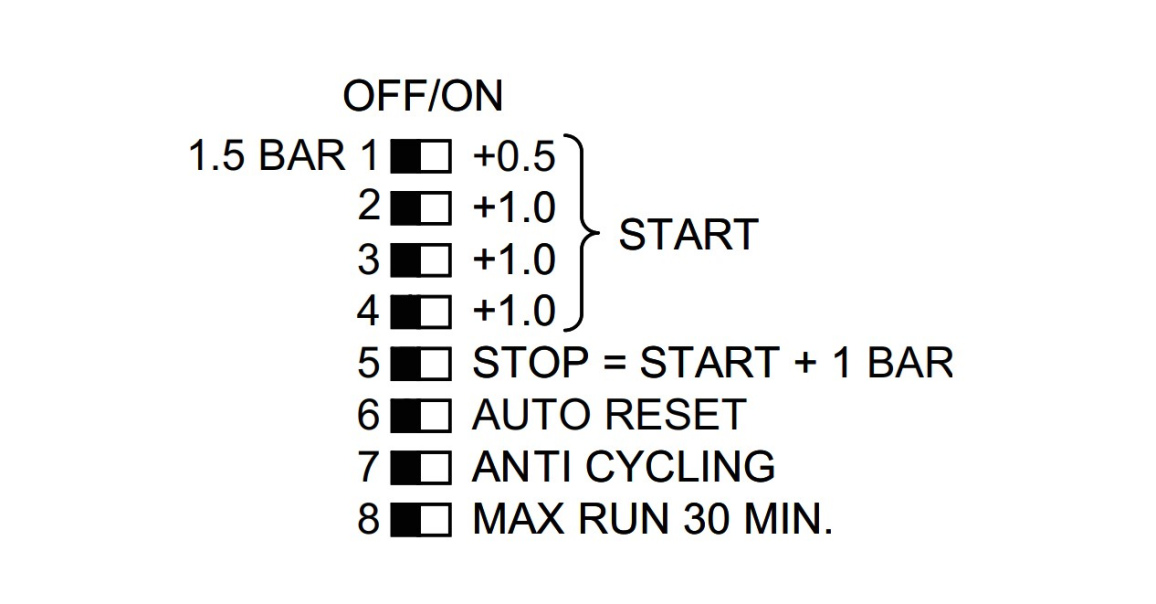

Spínače DIP Na zadnej strane krytu sa nachádzajú spínače ktoré umožňujú nastavenie jednotky podľa svojich potrieb.

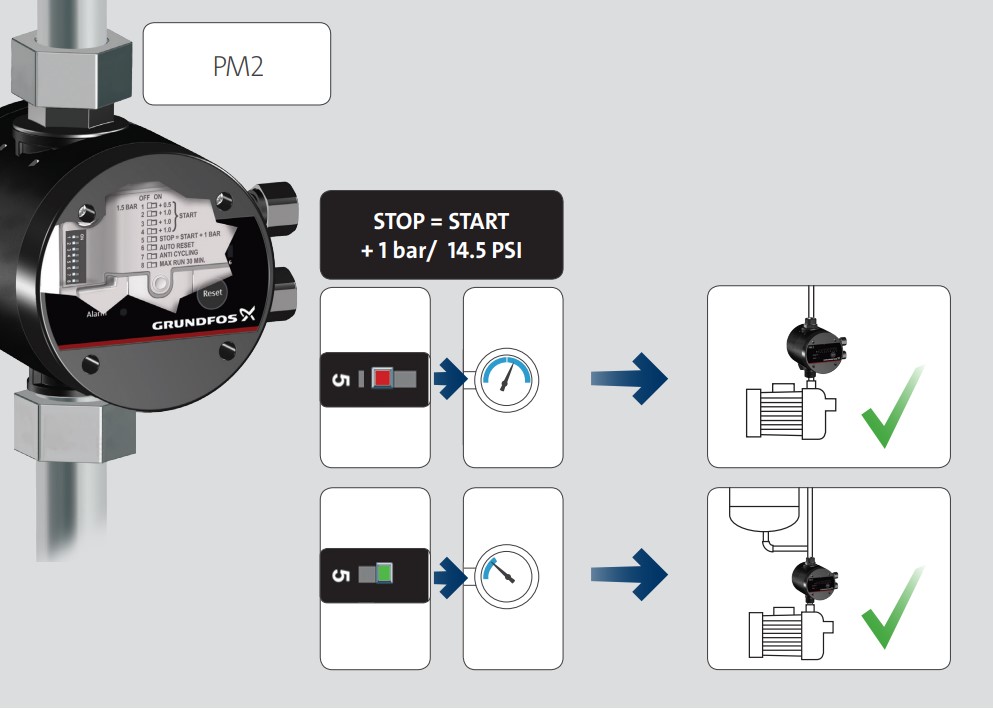

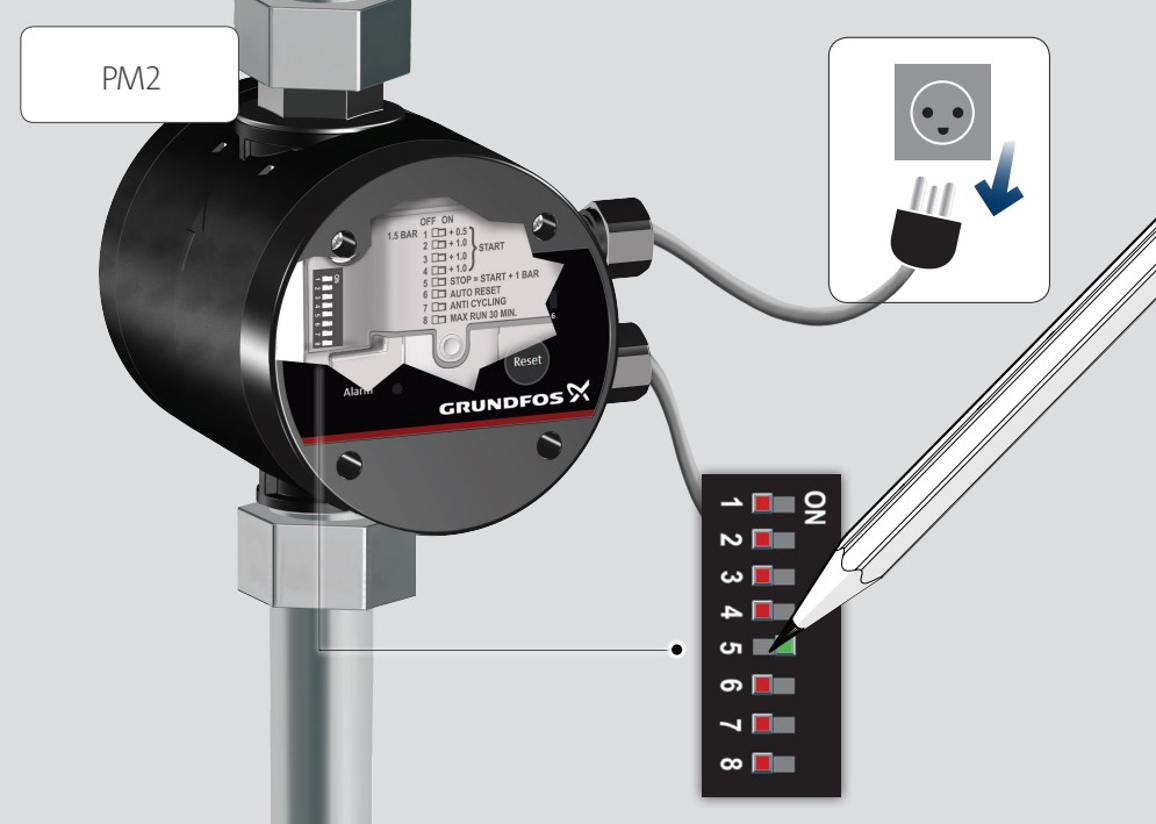

Zapojenie riadiacej jednotky PM2 s nádobou Ak chceme dosiahnuť aby čerpadlo spolupracovalo s tlakovou nádobou je potrebne  prepnúť prepínač č. 5 do pozície ON

Stop = štart +1 Bar Presscontrol spolupracuje s tlakovou nádobou na princípe stop=štart+1Bar Príklad...Náš spínací tlak bude 3Bary potom vypínací tlak bude 4 bary. Vždy o 1bar viac. Toto nastavenie platí len s tlakovou nádobou.

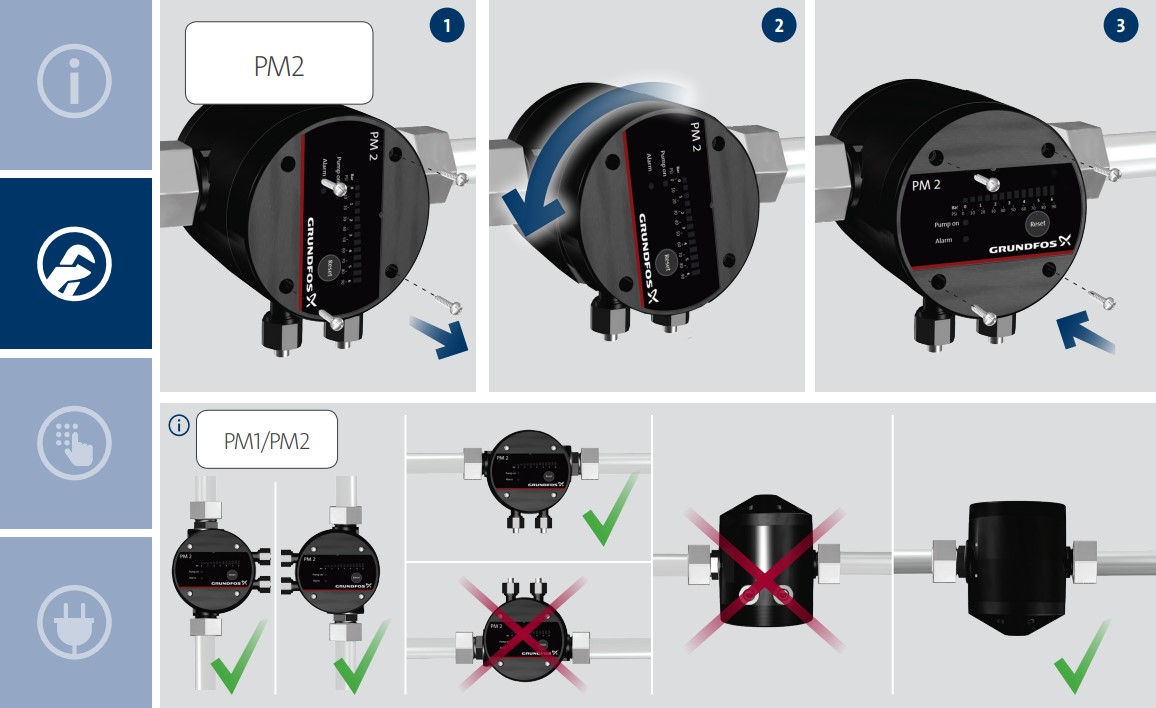

Možnosti inštalácie PM2 Riadiaca jednotka môže byť inštalovaná horizontálne aj vertikálne.

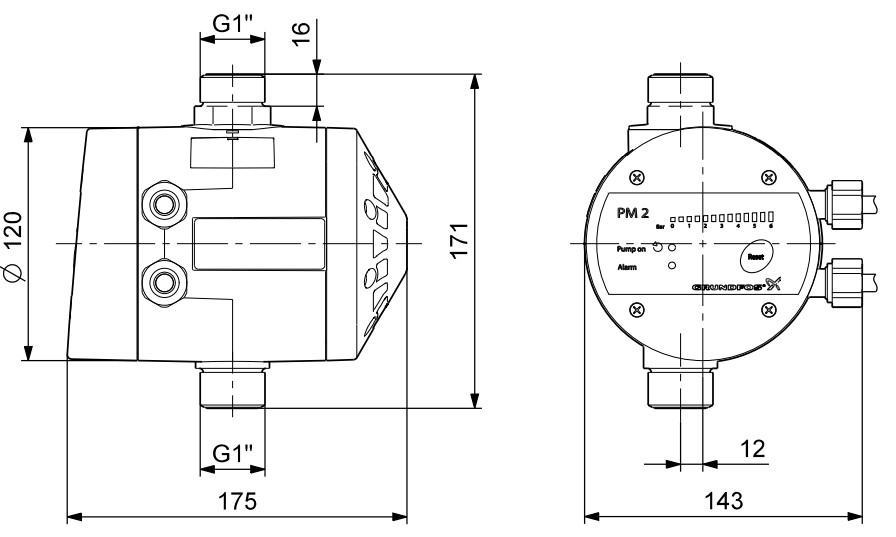

Rozmery Riadiacej jednotky PM2

Funkcie a výhody riadiacej jednotky Grundfos PM2

• Auto-reset. Ak je zapnutá funkcia auto-reset, cyklácia a alarmy prevádzky nasucho sa automaticky resetujú.
• Anticyklácia. K zabráneniu náhodných zapnutí a vypnutí čerpadla v prípade poruchy v inštalácii.
• Ochrana proti chodu na sucho. Presscontrol má zabudovanú ochranu proti prevádzke čerpadla nasucho, ktorá automaticky čerpadlo
  zastaví v prípade chodu na sucho
• Auto-reset. Ak je aktivovaná funkcia auto-reset, čerpadlo bude uvedené do prevádzky po 30 minútach v alarmovom stave. Ak behom 5 minút prevádzky po reštarte sa čerpadlo nezavodní, objaví sa opät’ alarm prevádzky čerpadla nasucho
• Zabudovaná spätná klapka a tlaková nádoba 0,1L
• Nastaviteľný spínací tlak pomocou DIP spínačov
• Možnosť pripojenia čerpadla s externou tlakovou nádobou - zníženie počtu zopnutí a  prevádzkových hodín čerpadla
• Voľba pozície inštalovania vertikálne alebo horizontálne
• Maximálne zaťaženie až 10A
• Jednoduché pripojenie pomocou vidlice, zástrčky a 1,5 m kábla

Technické parametre

• Napájacie napätie 1 x 230V

• Maximálne indukčné zat’aženie kontaktu 10 A

• Frekvencia/Kmitočet 50/60 Hz

• Teplota kvapaliny min 0 °C

• Funkcia štart od 1,5 do 5 barov

• Funkcia stop  + 1 bar

• Q min. 1,0 l/min.

• Časové oneskorenie pred zastavením čerpadla 10 sekúnd

• Maximálny prevádzkový tlak PN 10 / 10 bar / 1 MPa

• Trieda krytia IP65

• Objem vnútornej tlakovej nádoby 0,1 litrov
• Regulácia otáčok: Nie
• Krytie: IP 65

Príklady využitia  Grundfos PM2 230V

• V systémoch pre zásobovanie vodou a v systémoch pre využitie dažďovej vody v rodinných domoch
• Výškové obytné budovy
• Chatách a chalupách
• Záhradkárstve a záhradníctve
• V poľnohospodárstve.

Nevýhody PM2

• Jedotka nie je určená na čerpanie kalných, špinavých a agresívnych tekutín.
